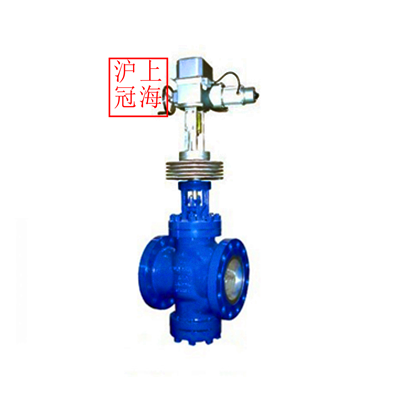

YS945H、YS945Y、YS945H、YS945Y电动减压阀 带散热片
一、 产品简介
本系列阀门主要配套在我公司减温减压装置上,起到调节压力的作用,减压比一般用到0.6左右较合适,阀盖上装有散热架,执行机构有电动和气动两种,电动执行机构一般用DKZ系列,气动执行结构一般采用ZD/A/B系列,简图只给出电动执行机构形式。
二、 产品性能参数
公称压力Mpa | 1.6 | 2.5 | 4 | 6.4 | 10 | 16 |
壳体试验压力Mpa | 2.4 | 3.75 | 6 | 9.6 | 15 | 24 |
密封试验压力Mpa | 1.76 | 2.75 | 4.4 | 7.04 | 11 | 17.6 |
*高进口压力Mpa | 1.6 | 2.5 | 4 | 6.4 | 10 | 16 |
出口压力范围Mpa | **减压比0.6 |
渗漏量 | 0.5%QMax |
温量-压力等级 | ANSI B16.34 |
流量系数:
DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 500 |
Cv | 15 | 20 | 35 | 60 | 70 | 110 | 150 | 230 | 420 | 540 | 710 | 1020 |
电动执行器的性能参数
公称通径 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 500 |
配执行机构型号 | ZKZ-310BC | ZKZ-410BC/ZKZ-510BC | ZKZ-510BC | ZKZ-610BC/ B Z250/F1800 |
行程 | 25 | 30 | 50/30 | 50 | 60 | 100 |
推力N | 4000 | 6400/1600 | 16000 | 2500 |
全行程时间S | 20 | 32 | 37 | 62 |
输入信号 | 4-20mA/DC |
供电电源 | 220V 50Hz |
| 380V 50Hz |
基本误差% | ≤±2.5 |
基本误差% | ≤±1.5 |
基本误差% | ≤3 |
三、 产品零部件材料
零件名称 | 材料 |
YS945H-64,100型 | YS945H-100型 |
阀体 | WCB | ZG20CrMo |
阀盖 | WCB | ZG20CrMo |
阀杆 | 38CrMoAIA | 38CrMoAIA |
阀瓣 | WCB | 1Cr18Ni9Ti |
阀座 | 1Cr18Ni9TI | 1Cr18Ni9Ti |

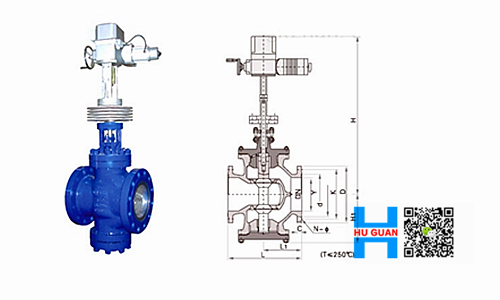

四、 产品外形与结构尺寸

| 型号 | 公称直径 | D1 | D2 | D3 | D4 | b | H | H1 | L | L1 | L2 | Z-Φ | 行程 | **流通面积 | 重量(kg) |
| YS945H-100 | 50 | 88 | 112 | 145 | 195 | 28 | 907 | 205 | 510 | 150 | 150 | 4-25 | 30 | 5 | 109 |
| 80 | 121 | 150 | 180 | 230 | 34 | 961 | 220 | 510 | 190 | 190 | 8-25 | 30 | 12 | 150 |
| 100 | 150 | 172 | 210 | 265 | 38 | 961 | 250 | 510 | 185 | 215 | 8-30 | 30 | 23.4 | 195 |
| 150 | 204 | 250 | 290 | 350 | 46 | 1080 | 318 | 615 | 220 | 230 | 12-34 | 30 | 44 | 266 |
| 200 | 260 | 312 | 360 | 430 | 54 | 1266 | 355 | 630 | 240 | 260 | 12-41 | 30 | 71.5 | 421 |
| 250 | 313 | 382 | 430 | 500 | 60 | 1290 | 390 | 630 | 270 | 285 | 12-41 | 30 | 108 | 500 |
| YS945H-100A | 150 | 204 | 250 | 290 | 350 | 46 | 1488 | 318 | 730 | 220 | 230 | 12-34 | 30 | 44 | 260 |
| YS945H-64 | 300 | 364 | 412 | 460 | 530 | 54 | 1405 | 475 | 630 | 365 | 395 | 16-41 | 50 | 190 | 669 |
| 400 | 474 | 525 | 585 | 670 | 66 | 1545 | 660 | 630 | 400 | 550 | 16-41 | 60 | 317.1 | 1156 |
| YS945H-64A | 500 | 575 | 640 | 705 | 800 | 70 | 1736 | 800 | 720 | 460 | 690 | 20-48 | 100 | 529.5 | 1956 |
| YS945H-100I | 250 | 313 | 382 | 430 | 500 | 60 | 1290 | 390 | 630 | 270 | 285 | 12-44 | 30 | 108 | 500 |
| YS645H-100 | 150 | 204 | 250 | 290 | 350 | 46 | 1500 | 318 | 618 | 220 | 230 | 12-34 | 30 | 44 | 323 |
| 200 | 260 | 312 | 360 | 430 | 54 | 1575 | 355 | 618 | 240 | 260 | 12-41 | 30 | 71.5 | 544 |
五、 减压阀选型(类型和综合性能表)
类型 | 特点 | 公称压力 | 压力调节范围 | 适用范围 |
活塞式 | 采用活塞作为敏感元件来带动阀瓣运动的减压阀。工作可靠,维修量小,占地面积小. | 1 | 阀前P1≤1.0 | t≤200oC蒸汽或空气管路 |
阀后P2=0.05-0.9 |
1.6 | 阀前P1=0.2-1.2 |
阀后P2=0.1-1.0 |
1.0、1.6 | 前后压差范围:0.15≤△P<0.45 |
薄膜式 | 采用膜片作为敏感元件来带动阀瓣运动的减压阀。工作可靠性差,维修量大,体积大 | 1.2 | 仅用在压力较低的管路中 | t≤200oC蒸汽、空气或水管路 |
波纹管式 | 采用波纹管作为敏感元件来带动阀瓣运动的减压阀。调节范围大 | 1 | 阀前P1=0.2-1.0 | t≤200oC蒸汽或空气管路 |
阀后P2=0.05-0.4 |
前后压差范围:0.05≤△P<0.6 |
六、 安装注意事项
1. 减压阀只有在计算减压比β时所用压力为绝对压力,其他压力均为相对压力。
2. 减压阀的型号与规格,应概据压差、流量、介质特性等因素计算确定,不应直接按上游或下游管道的管径确定。
3. 活塞式减压阀减压后的压力不应小于0.1MPa,如需减至0.07MPa以下,减压阀应再设波纹管式减压阀或用截止阀进行二次减压。
4. 当减压阀前后压力比大于5-7时,应串连装两个,如阀后蒸汽压力P2较小,通常宜采用两级减压,以使减压阀工作时噪声和振动小,而且安全可靠。在热负荷波动频繁而剧烈时,为使**级减压阀工作稳定,一、二级减压阀之间的距离应尽量拉开一些。
5. 减压阀有方向性,安装时注意不要把方向装反,并应垂直安装在水平管道上,对于带有均压管的减压阀,均压管应连接在低压管道一侧。
6. 减压阀安装一律采用法兰截止阀,低压部分可采用低压截止阀。
7. 旁通管是安装减压阀的一个组成部,当减压阀发生故障需要检修时,可关闭减压阀两侧的截止阀,暂时通过旁通管进行供汽。
8. 减压阀两侧应分别装有高低压压力表,阀后设安全阀。
9. 设计时除对型号及规格进行选择外,还应说明减压前后压差值和安全阀的开启压力,以便生产厂家合理配备弹簧。
除压力表、安全阀、减压阀外,其他管件均应保温。
