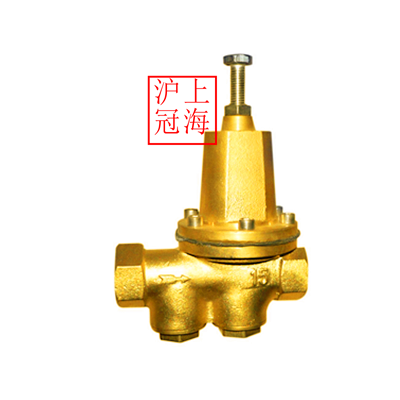

Y11X型（200P）黄铜水用减压阀

200P可调式减压阀


一、 产品简介

200P型减压阀为一直接作用式可调减压阀，采用隔膜型水力操作方式，可水平或垂直安装于给水、消防系统或其他清水系统中。在一定流水范围内可控制该阀门出口压力为一相对固定值。200P黄铜水用减压阀，具有体型小巧，易于安装等特点，具附有内置式滤网，可方便整体安装作业，避免杂物堵塞，使其更加安全可靠。

结构原理

200P水用减压阀由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、缸套、弹簧等零件组成。200P减压阀的导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力设定出口压力,利用膜片传感出口压力变化,通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小,实现减压稳压功能。


二、 产品性能参数

公称压力：1.6MPa

工作介质：水/气

工作温度：t≤80度

*高进口压力：1.6MPA

出口压力可调范围：0.15MPA-0.5MPA(出厂时设定压力为0.3MPA)

管螺纹符合ISO 228标准

型号

公称压力

阀体实验压力

阀座实验压力

*高流速

减压范围

PN（Mpa)

（Mpa)

(Mpa)

（M/S)

200P-10T

1

1.5

1.1

6

≤0.7Mpa

200P-16T

1.6

2.4

1.76



CV值

DN

15

20

25

32

40

50

Cv

0.5

0.6

1.2

1.8

3

5


三、 产品零部件材料

零件名称

阀体

滤网、螺母、垫片、弹簧压盖

弹簧

O型圈

材料

铝青铜

不锈钢

60Si2Mn

丁腈橡胶

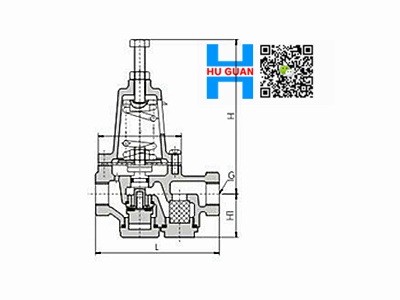

四、 产品外形与结构尺寸

DN

G

L

H1

H

D

15(1/2")

G1/2"

112

40

150

75

20(3/4")

G3-4"

140

55

190

90

25(1")

G1"

140

55

195

90

32(1-1/4")

G1-1/4"

165

55

212

98

40(1-1/2")

G1-1/4"

190

55

215

98

50(2")

G2"

200

65

265

120


五、 减压阀选型（类型和综合性能表）

类型

特点

公称压力

压力调节范围

适用范围

活塞式

采用活塞作为敏感元件来带动阀瓣运动的减压阀。工作可靠，维修量小，占地面积小.

1

阀前P1≤1.0

t≤200oC蒸汽或空气管路

阀后P2=0.05-0.9

1.6

阀前P1=0.2-1.2

阀后P2=0.1-1.0

1.0、1.6

前后压差范围：0.15≤△P＜0.45

薄膜式

采用膜片作为敏感元件来带动阀瓣运动的减压阀。工作可靠性差，维修量大，体积大

1.2

仅用在压力较低的管路中

t≤200oC蒸汽、空气或水管路

波纹管式

采用波纹管作为敏感元件来带动阀瓣运动的减压阀。调节范围大

1

阀前P1=0.2-1.0

t≤200oC蒸汽或空气管路

阀后P2=0.05-0.4

前后压差范围：0.05≤△P＜0.6


六、 选用原则

1. 减压阀进口压力的波动应控制在进口压力给定值的80％～105％，如超过该范围，减压阀的性能会受影响。

2. 通常减压阀的阀后压力P2与阀前压力P1之差必须≧0.2MPa。

3. 减压阀的每一档弹簧只在一定的出口压力范围内适用，超出范围应更换弹簧。

4. 在介质工作温度比较高的场合，一般选用先导式活塞式减压阀或先导式波纹管减压阀。

5. 介质为空气或水（液体）的场合，一般宜选用直接作用薄膜式减压阀或先导式薄膜式减压阀。

6. 介质为蒸汽的场合，宜选用先导活塞式减压阀或先导波纹管减压阀。

7. 为了操作、调整和维修的方便，减压阀一般应安装在水平管道上。


七、 安装注意事项

1. 减压阀只有在计算减压比β时所用压力为绝对压力，其他压力均为相对压力。

2. 减压阀的型号与规格，应概据压差、流量、介质特性等因素计算确定，不应直接按上游或下游管道的管径确定。

3. 活塞式减压阀减压后的压力不应小于0.1MPa，如需减至0.07MPa以下，减压阀应再设波纹管式减压阀或用截止阀进行二次减压。

4. 当减压阀前后压力比大于5-7时，应串连装两个，如阀后蒸汽压力P2较小，通常宜采用两级减压，以使减压阀工作时噪声和振动小，而且安全可靠。在热负荷波动频繁而剧烈时，为使**级减压阀工作稳定，一、二级减压阀之间的距离应尽量拉开一些。

5. 减压阀有方向性，安装时注意不要把方向装反，并应垂直安装在水平管道上，对于带有均压管的减压阀，均压管应连接在低压管道一侧。

6. 减压阀安装一律采用法兰截止阀，低压部分可采用低压截止阀。

7. 旁通管是安装减压阀的一个组成部，当减压阀发生故障需要检修时，可关闭减压阀两侧的截止阀，暂时通过旁通管进行供汽。

8. 减压阀两侧应分别装有高低压压力表，阀后设安全阀。

9. 设计时除对型号及规格进行选择外，还应说明减压前后压差值和安全阀的开启压力，以便生产厂家合理配备弹簧。
除压力表、安全阀、减压阀外，其他管件均应保温。
