GXY41H  GXY41X  GXY41Y高性能小口径减压阀


一、 产品简介

本系列减压阀属于直接作用薄膜式减压阀（也属于直接作用活塞式减压阀），是在吸收了国外同类产品优点基础上设计制造的，主要由膜片、阀瓣、调节弹簧等零件组成，利用膜片传感下游压力变化驱动阀瓣，从而改变阀门开度来实现减压稳压功能。

本产品加大了膜片面积，提高了灵敏度，减压稳压平稳，本阀主要适用于小口径，蒸汽/水/空气等管路。


二、 产品执行标准

设计规范：GB/T 12244
结构长度：GB/T 12250
法兰连接：JB/T 79
试验与检验：GB/T 12245
产品标识：GB/T 12220
供货规范：JB/T 7928


三、 设计特点


四、 产品性能参数

公称压力

1.6

2.5

4.0

壳体试验压力(MPa)

2.4

3.75

6.0

密封试验压力(MPa)

1.76

2.75

4.4

进口压力(MPa)

0.25~1.6

0.3~2.0

0.5~3.5

出口压力范围(MPa)

0.1~1.0

0.1~1.6

0.2~2.5

出口压力偏差值

≤±0.1

泄漏率

符合GB/T12245-2005标准

工作温度

≤230°C


五、 产品零部件材料

零件名称

材质

阀体、阀盖、下阀盖

WCB/CF8

阀座

2Cr13/304SS

阀瓣

氟橡胶/304SS

阀杆

2Cr13 （马氏体不锈钢）

膜片

304SS

弹簧

60Si2Mn （硅锰钢）

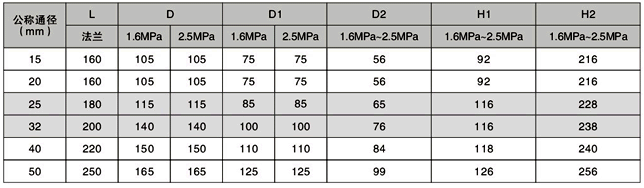

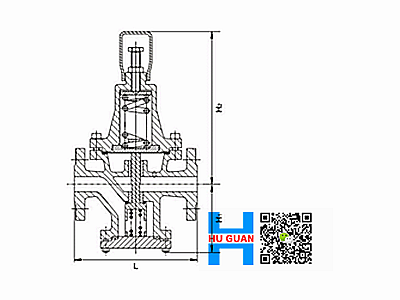

六、 产品外形与结构尺寸


七、 减压阀选型（类型和综合性能表）

类型

特点

公称压力

压力调节范围

适用范围

活塞式

采用活塞作为敏感元件来带动阀瓣运动的减压阀。工作可靠，维修量小，占地面积小.

1

阀前P1≤1.0

t≤200oC蒸汽或空气管路

阀后P2=0.05-0.9

1.6

阀前P1=0.2-1.2

阀后P2=0.1-1.0

1.0、1.6

前后压差范围：0.15≤△P＜0.45

薄膜式

采用膜片作为敏感元件来带动阀瓣运动的减压阀。工作可靠性差，维修量大，体积大

1.2

仅用在压力较低的管路中

t≤200oC蒸汽、空气或水管路

波纹管式

采用波纹管作为敏感元件来带动阀瓣运动的减压阀。调节范围大

1

阀前P1=0.2-1.0

t≤200oC蒸汽或空气管路

阀后P2=0.05-0.4

前后压差范围：0.05≤△P＜0.6


八、 选用原则

1. 减压阀进口压力的波动应控制在进口压力给定值的80％～105％，如超过该范围，减压阀的性能会受影响。

2. 通常减压阀的阀后压力P2与阀前压力P1之差必须≧0.2MPa。

3. 减压阀的每一档弹簧只在一定的出口压力范围内适用，超出范围应更换弹簧。

4. 在介质工作温度比较高的场合，一般选用先导式活塞式减压阀或先导式波纹管减压阀。

5. 介质为空气或水（液体）的场合，一般宜选用直接作用薄膜式减压阀或先导式薄膜式减压阀。

6. 介质为蒸汽的场合，宜选用先导活塞式减压阀或先导波纹管减压阀。

7. 为了操作、调整和维修的方便，减压阀一般应安装在水平管道上。


九、 安装注意事项

1. 减压阀只有在计算减压比β时所用压力为绝对压力，其他压力均为相对压力。

2. 减压阀的型号与规格，应概据压差、流量、介质特性等因素计算确定，不应直接按上游或下游管道的管径确定。

3. 活塞式减压阀减压后的压力不应小于0.1MPa，如需减至0.07MPa以下，减压阀应再设波纹管式减压阀或用截止阀进行二次减压。

4. 当减压阀前后压力比大于5-7时，应串连装两个，如阀后蒸汽压力P2较小，通常宜采用两级减压，以使减压阀工作时噪声和振动小，而且安全可靠。在热负荷波动频繁而剧烈时，为使**级减压阀工作稳定，一、二级减压阀之间的距离应尽量拉开一些。

5. 减压阀有方向性，安装时注意不要把方向装反，并应垂直安装在水平管道上，对于带有均压管的减压阀，均压管应连接在低压管道一侧。

6. 减压阀安装一律采用法兰截止阀，低压部分可采用低压截止阀。

7. 旁通管是安装减压阀的一个组成部，当减压阀发生故障需要检修时，可关闭减压阀两侧的截止阀，暂时通过旁通管进行供汽。

8. 减压阀两侧应分别装有高低压压力表，阀后设安全阀。

9. 设计时除对型号及规格进行选择外，还应说明减压前后压差值和安全阀的开启压力，以便生产厂家合理配备弹簧。
除压力表、安全阀、减压阀外，其他管件均应保温。
