产品详情

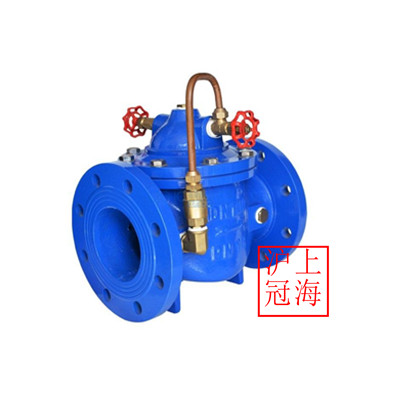

300X缓闭止回阀

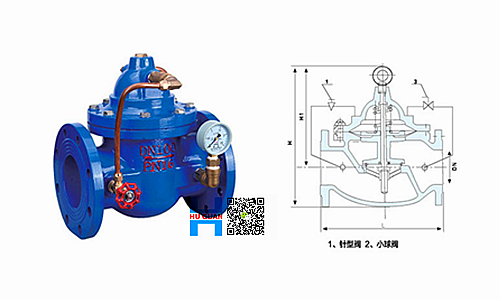

型号：300X隔膜式缓闭止回阀 300X活塞式缓闭止回阀

一、 产品简介

300X缓闭止回阀由主阀、单向阀、针阀、球阀、微形过滤器和压力表组成水力控制接管系统。利用水力自动操作，可使主阀得到**的开启或关闭速度。防止水锺水击的产生，以达到缓闭消声的效果。

本产品利用水力自力控制，不需要其它装置和能源，保养简便，开启及缓闭平稳。

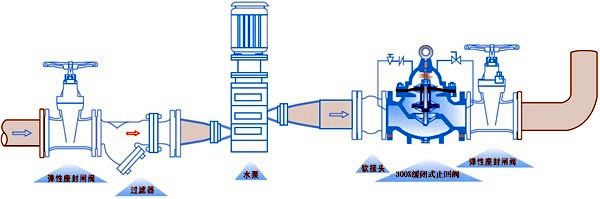

本系列阀门产品广泛用于高层建筑、生活区等供水管网系统及城市供水工程。

二、 工作原理

当阀门从进口端给水时，水通过微型过滤器、针阀、单向阀进入主阀控制室，再经过球阀排水至下游。因为针阀开度小于球阀开度，即主阀控制室的排水速度大于进水速度，因此控制室压力降低，作用于主阀盘下端的进口压力打开主阀向下游供水。
当管道停止供水时，若下游水开始回流，一部分回流水经球阀进入主控制室，由于单向阀作用，回流水不能从主控制室流出，引起主控制室逐渐升压，缓缓关闭主阀。

三、 产品执行标准

1. 设计规范：GB/T 12244

2. 结构长度：GB/T 12250

3. 法兰连接：JB/T 79

4. 试验与检验：GB/T 12245

5. 产品标识：GB/T 12220

6. 供货规范：JB/T 7928

四、 产品性能参数

公称压力(Mpa)	壳体试验压力(MPa)	密封试验压力(MPa)	适用介质	介质温度(℃)
1	1.5	1.1	水	0-80
1.6	2.4	1.76
2.5	3.75	2.75

五、 产品零部件材料

零件名称	零件材料
阀体阀盖	WCB
阀座阀盘	铜合金
密封圈 O型圈	丁腈橡胶
阀杆	2Cr13
弹簧	50CrVA
针型阀	铜合金
球阀	铜合金
浮球阀	铜合金
微型过滤器	不锈钢

六、 产品外形与结构尺寸

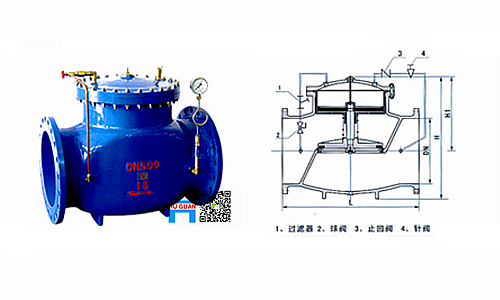

300X隔膜式缓闭止回阀

公称通径	外形尺寸
DN	L	H	Hl
40	190	265	200
50	190	265	200
65	210	310	205
80	240	350	245
100	272	460	305
125	285	520	365
150	325	570	415
200	380	840	510
250	450	890	560
300	525	1030	658
350	560	1090	696
400	630	1150	735
450	670	1150	735
500	720	1300	785
600	800	1300	785
